溫度控制器的工作原理

  溫度控制器(Thermostat)是一種能夠?qū)Νh(huán)境溫度進行監測和控制的設備，廣泛應用于家用和工業領域。其工作原理主要通過以下幾個核心部分協同工作實現:溫度傳感器、控制電路、執行器和顯示器。

1、溫度傳感器的采樣和監控

  溫度傳感器是溫控器的關鍵部件，其作用是檢測環境溫度并將檢測到的溫度值轉換為電信號。溫度傳感器一般采用熱敏電阻、熱電偶或紅外線傳感器等。這些傳感器能夠迅速、準確地檢測環境溫度,并將檢測到的溫度值轉換為電信號傳遞給控制電路。

2、控制電路的處理與判斷

  控制電路是溫控器的核心部分，負責對溫度傳感器傳遞過來的電信號進行處理和判斷。控制電路一般采用微處理器或單片機等電子元件，能夠快速、準確地處理溫度信號。根據設定的溫度值和實際檢測到的溫度值之間的差異，控制電路會生成相應的控制指令。

3、執行器的啟動與停止

  執行器是溫控器的輸出部分，根據控制電路的指令來啟動或停止加熱或制冷設備。執行器一般采用繼電器、電磁閥或晶體管等電子元件，能夠快速、準確地控制加熱或制冷設備的運行。當檢測到實際溫度低于設定值時過顯示器上的令執行器啟動加熱設備；當實際溫度高于設定值時，則指令執行器停止加熱或啟動制冷設備，以維持溫度在設定范圍內。

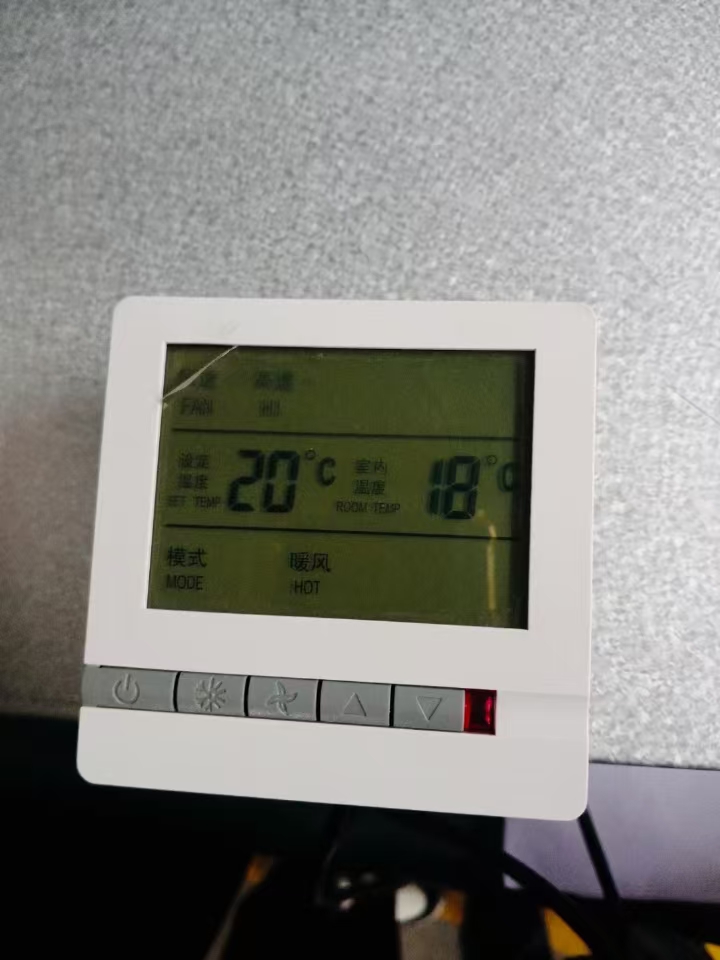

4、顯示器的顯示與設置

  顯示器是溫控器的輸入部分，用于顯示當前環境溫度和設定溫度值，并通過鍵盤或遙控器等設備進行設定。顯示器般采用液晶顯示屏或數碼管等元件，能夠直觀、清晰地顯示溫度值，并提供用戶交互界面。用戶可以通過顯示器上的按鍵或遙控器設定目標溫度，以及查看當前環境溫度的實時數據。

5、工作流程總結

  綜上所述，溫度控制器的工作原理可以概括為以下幾個步驟：

①溫度傳感器采樣：檢測環境溫度并轉換為電信號。

②控制電路處理：對電信號進行處理和判斷，生成控制指令。

③執行器執行：根據控制指令啟動或停止加熱/制冷設備。

④顯示器顯示：顯示當前環境溫度和設定溫度值，并提供用戶交互功能。

  通過這一系列流程，溫度控制器能夠?qū)崿F(xiàn)對環境溫度的實時監測和精確控制，廣泛應用于空調、冰箱、烤箱等家用電器以及工業設備中，為人們的生活和工業生產提供了便利和保障。
